激光二极管 · 脉冲激光二极管照射器

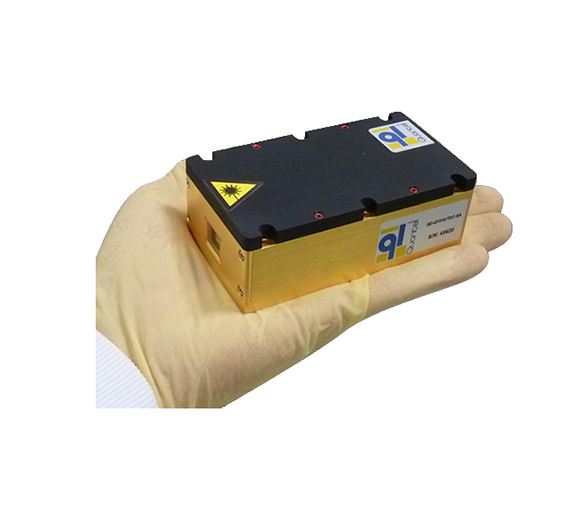

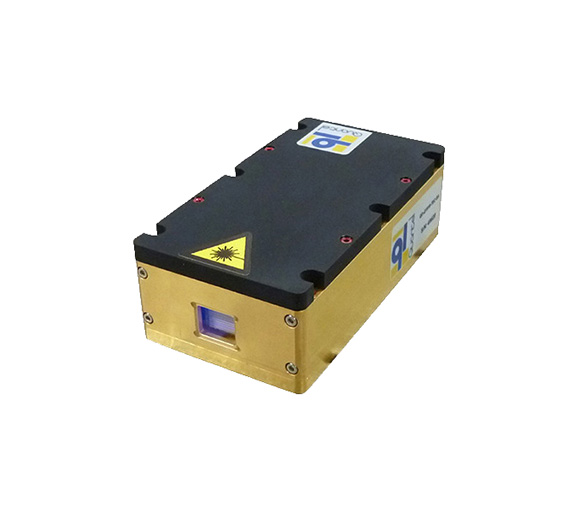

高脉冲重复频率照射器 (10kHz - 20W)
该照射器可以产生脉宽为100-200ns,脉冲能量1-2.5mJ(取决于脉宽)的脉冲。它可实现高达10kHz的重复频率和最大20W的平均功率。此器件将激光二极管和驱动板集成在了一个保护性外壳中。模块中采用了尽可能提供最高效率的部件,降低功耗。另外,还需要其他的部件来使该照射器运行,例如外接12 VDC电源,信号发生器,以及用于主动冷却的热电装置可供选配。
能量1 - 2.5mJ,脉宽100 - 200ns

重复频率可达10kHz

平均功率可达20W

可选单一发射波长:808、915、940、980nm(其他波长也供选择)

二极管Bar条快轴准直

高稳定性(>1000亿次发射)

集成在保护外壳内的坚固结构设计

对该产品感兴趣,请联系我们!点此处前往
Part number QD-Qxy10-ILO
脉宽 (ns) 100 125 150 175 200
脉冲能量 (mJ) 1 1.5 2(1) 2.25(1) 2.5(1)
最大平均功率 (W) 10 15 20
最高频率 (kHz) 10
8
标准波长 (nm) 808, 915, 940, 980(2)


(1) 如果需要5mm的低成本二极管bars,则限制在1.7 mJ

(2) 其他能量稍低的波长可供可选:635 nm, 760 nm,1.55 µm


该款照射器通过将激光二极管和驱动板进行集成可产生纳秒级的脉冲。激光二极管的设计和生产得益于Quantel 二极管部门独有的Hard Solder技术,该技术在此之前已经用于发展QCW激光二极管来确保高效和稳定性。凭借纳秒脉冲激光二极管照射器的专利技术,Quantel能够向用户提供独一无二的紧凑型、低功耗的高效激光源。对于高平均功率(通常大于2W)照射器,需要选配合适的冷却系统。而低平均输出功率,则是可以集成到便携式甚至手持式器件的理想选择。



光声学

近红外光谱(NIR)

超声波产生

3D flash激光雷达

飞行时间测量(TOF)




冷却系统

配有风扇和温度控制器的TEC组件

水冷

外部电源和信号发生器
