激光二极管 · QCW二极管bar条&叠阵
高温度/多颜色 QCW叠阵

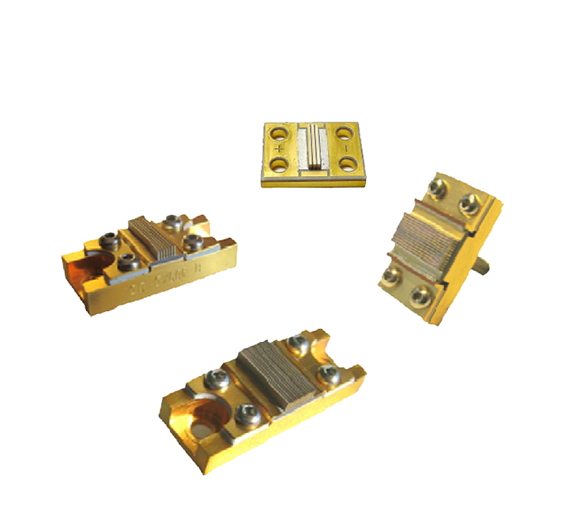

QD-Q1yzz-B(n), QD-Q1yzz-BS(n)和QD-Q1yzz-G(n)为一系列传导冷却的激光二极管叠阵,在严苛的温度范围内运行具有高可靠性。这些叠阵由2-25个二极管Bar组成,每个Bar可以产生60W到400W的准连续光。这些激光二极管阵列得益于先进的技术,为在高温下效率提高和高可靠性运行而设计。

QCW运行模式

每个二极管Bar能产生最大400W的准连续光

Hard Soldering技术

波长:795-830nm,880nm,9xxmn

在宽温度范围内(-40 - 80℃)具有很高效率

多颜色发射选项(同时可发出2-5种颜色)

低热阻包装

机械结构坚固,抗冲击和振动

400um巴条间距的准直依要求而定



对该产品感兴趣,请联系我们!点此处前往

温度:+ 25℃

准连续模式:脉宽=200 µs

重复频率 = 100Hz

参数

QD-Q1yzzB(n) ou J(n)

QD-Q1yzzBS(n)

QD-Q1yzzG(n)

巴条数 (间距= 400 µm) (zz= )

1- 12 1 - 19 1 - 16

巴条间距 (µm)

330 - 几千

发射面积 (mm2

10 x (zz - 1)* 间距

QCW光功率/巴 (W)

400

QCW光功率 (W)

1800 7000 6800

工作电流 (Amp) @ 100W/巴

95 A @ + 25°C

110 A @ + 75°C

工作电流 (Amp) @ 200W/巴

185 A @ + 25°C

205 A @ + 75°C

工作电流 (Amp) @ 300W/巴

275 A @ + 25°C

300 A @ + 75°C

工作电压 (V)

2V / bar

总效率 (%)

58 Typ. @ 25°C

50 % @ 75°C

波长 (mm)

("n" = 不同波长数量)
790 - 820

波长温度系数

0.26

光束发散角 (°) (FWHM)

8 x 36


Note:

标准偏振模式:TM 或 TE

波长公差:+/- 3 nm, +/- 1.5 nm根据要求

其他波长可供选择 (9xx nm)

标称寿命: >10亿次 @ 25℃,>3 亿次 @ +75℃ (脉宽 200 μs)


QD-Q1yzz-B(n), QD-Q1yzz-BS(n)和QD-Q1yzz-G(n)为一系列传导冷却的激光二极管叠阵,在严苛的温度范围内运行具有高可靠性。这些叠阵由2-25个二极管Bar组成,每个Bar可以产生60W到400W的准连续光。

这些激光二极管阵列得益于先进的技术,为在高温下效率提高和高可靠性运行而设计。

通过组合不同波长的二极管Bar可提供宽的光发射光谱。这些优异的性能使得这款产品成为在温度无法控制的环境下满足高泵浦效率要求的理想选择。

通过在紧凑和坚固的包装中采用AnSn Hard Solder技术,使得方便快捷的电气连接的组装成为可能,是可广泛应用于航空航天、国防、工业和空间领域的理想产品(例如泵浦棒、高导热性固体激光器板、照射器等)。




烧蚀

雕刻

平板显示

LIBS

LIDAR

LIF

表面处理

光谱学

标记

冲击波产生

泵浦

遥感

指针

选择器

照射器

测距仪

国防等
