激光二极管 · 脉冲激光二极管照射器
多波长照射器 (4种波长-8mJ-6kHz)
该照射器能够通过4个独立的二极管发出脉宽在80 - 130ns之间的脉冲。每个二极管能够在给定的波长下发射,并产生1-2mJ的能量(具体取决于脉宽),这样就可以实现最大8mJ的总能量发射。重复频率可达6kHz(更高的频率,可达10kHz,通过20个脉冲的Burst 模式实现)。如果搭配合适的冷却系统,最大平均光功率可达到24W。独特的高技术模块集成有4个二极管和一个驱动电路板,并密封在同一个保护罩内,这样的设计能够实现单一波长的高平均功率输出或多波长的发射。模块中采用了尽可能提供最高效率的部件,降低功耗。另外,还需要其他的部件来使该照射器运行,例如外接高、低压电源,信号发生器,以及用于主动冷却的热电装置可供选配。

每个二极管的能量1 - 2 mJ,脉宽80 - 130ns

总能量可达8mJ,总功率可达24W

重复频率连续模式下可达6kHz(Burst模式下可达10kHz)

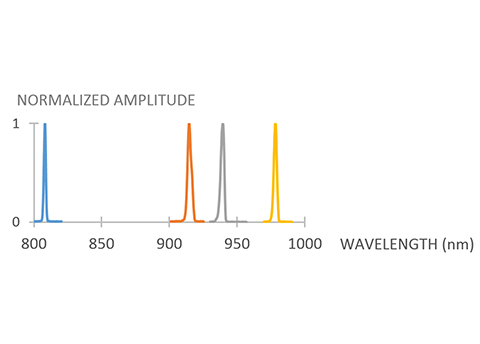

可实现4波长发射:808、915、940、980nm

二极管Bar条快轴准直

高稳定性(>1000亿次发射)

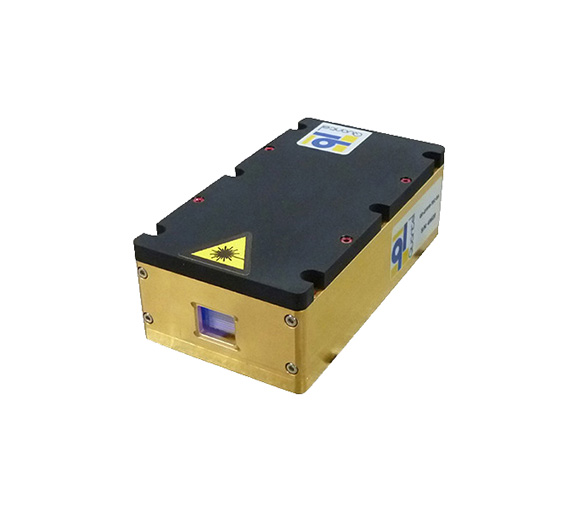

集成在保护外壳内的坚固结构设计

对该产品感兴趣,请联系我们!点此处前往

Part number QD-Qxy24-ILO(4)
脉宽 (ns) 80 100 130
每个二极管脉冲能量 (mJ) 1 1.5 2
最大脉冲能量 (mJ) 4 6 8
最大平均功率 (W) 24
最高频率 (kHz) 6 4.5 3
标准波长 (nm) 4个波长选项:808,915,940,980(1)


(1) 其他能量稍低的波长可供选择:635 nm, 760 nm,1.55 µm

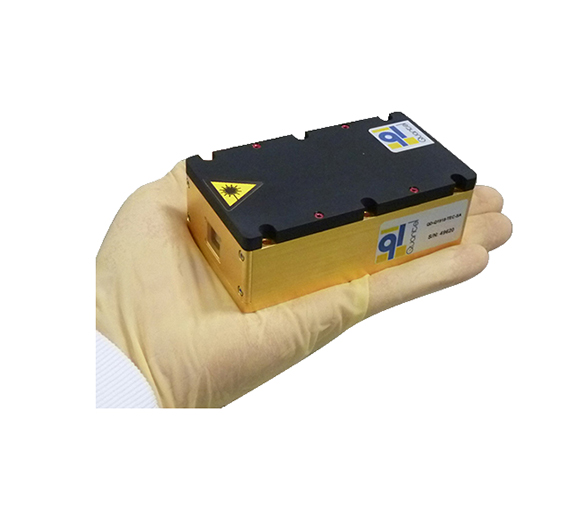

该款高档产品通过将4个二极管和驱动板进行集成能够产生纳秒级的脉冲。激光二极管的设计和生产得益于Quantel 二极管部门独有的Hard Solder技术,该技术在此之前已经用于发展QCW激光二极管来确保高效和稳定性。凭借纳秒脉冲激光二极管照射器的专利技术,Quantel能够向用户提供独一无二的紧凑型、低功耗的高效激光源。对于高平均功率(通常大于2W)照射器,需要选配合适的冷却系统。而低平均输出功率,则是可以集成到便携式甚至手持式器件的理想选择。



光声学

近红外光谱(NIR)

超声波产生

3D flash激光雷达

飞行时间测量(TOF)






冷却系统

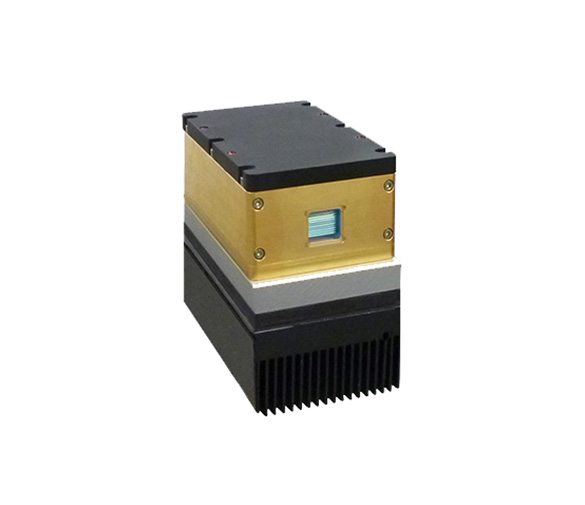

配有风扇和温度控制器的TEC组件

水冷




外部光束整形




外部电源和信号发生器
