激光二极管 · QCW二极管bar条&叠阵
QCW 叠阵 (FAC)

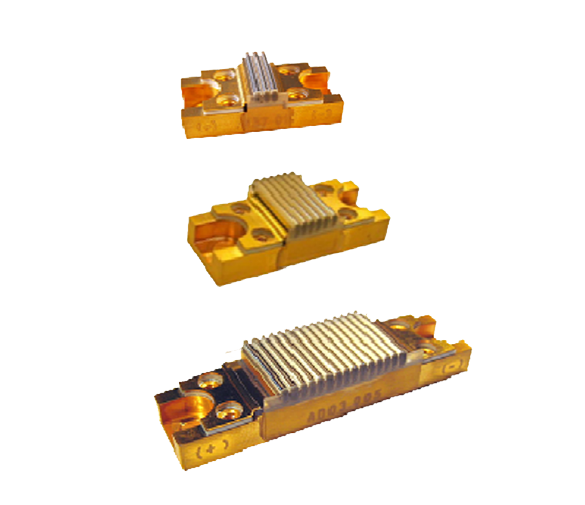

QD-Q1yzz-BO、QD-Q1yzz-BSO、QD-Q1yzz-BSSO为一系列传导散热激光二极管叠阵,设计带有快轴准直镜(Fast-Axis Collimation lenses, FAC lenses)。这些透镜会对每一个二极管Bar进行准直,能在快轴上将发散角减小到非常小的值(8 mrad @ 1/e²)。这些叠阵组装1-25个二极管Bar,每个Bar最高可实现400W的准连续输出。

QCW运行模式

快轴低发散角准直0.5°- 1.5°在400μm 巴条间距下

发散角可定制 (例如:5°,10°)

每个Bar可实现最高400W的准连续输,巴条间距400μm-2mm

波长:795-830nm,880nm,9xxmn

高效率

低热阻封装

机械坚固,抗冲击和振动

具有空间应用批准

对该产品感兴趣,请联系我们!点此处前往
参数

QD-Qxyzz-BO

QD-Qxyzz-BSO

QD-Qxyzz-BSSO

巴条数 (间距= 400 µm) (zz= )


up to 11 up to 19 up to 25

巴条间距 (µm)


400 - 5000

发射面积 (mm2)


10 x (zz - 1)* 间距

QCW光功率/ bar (W)


> 400

QCW光功率 (W)


> 4400 > 7000 > 10000

工作电流 (Amp.)

@ 100W/bar

95 Typ.

(< 115 max.)

工作电流 (Amp.)

@ 200W/bar


185 Typ.

(< 215 max.)

工作电流 (Amp.)

@ 400W/bar


370 Typ.

(< 390 max.)

工作电压 (V)


< 2/bar

总效率 (%)


58 % @ 808 nm, 65 % @ 940/980 nm

波长 (mm)

("n" = 不同波长数量)


790 - 980
光束发散角/bar (°) (@ 1/e2)
慢轴 (deg.) 0 Typ. (≤ 10)
快轴 (mrad) 8 Typ. (≤ 10) 取决于间距
光束指向性 (bar to bar) (mrad)
+/- 3 Typ. (≤ +/- 4)


Note:

标准偏振模式:TM 或 TE mode @ 808 nm, TE @ 9xx nm

波长公差:+/- 3 nm, +/- 1.5 nm根据要求

波长温度系数约 0.26nm/℃

标称寿命: >10亿次

多波长可选 QD-Q1yzz-BO(n)



QD-Q1yzz-BO、QD-Q1yzz-BSO、QD-Q1yzz-BSSO为一系列传导散热激光二极管叠阵,设计带有快轴准直镜(Fast-Axis Collimation lenses, FAC lenses)。这些透镜会对每一个二极管Bar进行准直,能在快轴上将发散角减小到非常小的值(8 mrad @ 1/e²)。

这些叠阵组装1-25个二极管Bar,每个Bar最高可实现400W的准连续输出。

巴条间距有400,500,800,1200和200μm可选,其他尺寸也接受定制。

经准直的高质量光束是用于高光束密度应用领域的光学系统的理想选择。

这些激光二极管阵列得益于先进的技术,为在高温下效率提高和高可靠性运行而设计。

紧凑和坚固的封装结构,使得该款产品成为可应用于不同的简单安装的领域的理想选择(例如,固体激光器泵浦棒,照射器等)。



烧蚀

雕刻

平板显示

LIBS

LIDAR

LIF

表面处理

光谱学

标记

冲击波产生

泵浦

PLD

遥感

指针

选择器

照射器

测距仪


航空航天

工业

空间


国防等
